Hạt mạng RJ45 là gì? Hướng dẫn bấm và lưu ý khi lựa chọn

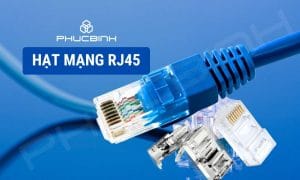

Hạt mạng RJ45 có vai trò kết nối với dây cáp mạng, là một phần không thể thiếu của hệ thống mạng. Hạt mạng RJ45 còn được biết đến với các tên gọi khác là đầu mạng, đầu nhựa, đầu kết nối RJ45…

Hạt mạng RJ45 là gì? Thành phần cấu tạo

RJ45 viết đầy đủ là Registered Jack 45. Trong đó, ‘Registered Jack” được hiểu là một tiêu chuẩn kết nối trong viễn thông, liên kết các thiết bị truyền dẫn dữ liệu và thoại.

Tiêu chuẩn này được định nghĩa lần đầu bởi hệ thống Bell nhưng phải đến khi Uỷ ban Truyền thông Hoa Kỳ (FCC) cấp phép vào những năm 1970 thì chuẩn này mới phổ biến. Còn số 45 biểu thị vị trí của chuẩn kết nối trong danh mục tiêu chuẩn mạng.

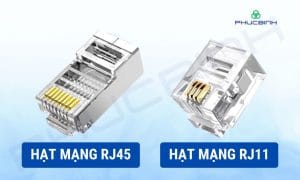

Ví dụ bên cạnh RJ45 (thường dùng trong kết nối hệ thống mạng), người dùng còn có thể bắt gặp các chuẩn kết nối khác nhau RJ11 (thường sử dụng trong kết nối các thiết bị điện thoại).

Hạt mạng RJ45 được cấu tạo bằng các thành phần chính dưới đây:

• Vỏ nhựa bên ngoài (Housing): Thường làm bằng vật liệu nhựa tinh khiết để dễ dàng nhìn thấy đầu bấm bên trong và đảm bảo tính đàn hồi, độ bền khi sử dụng. Hạt mạng chất lượng kém, làm bằng nhựa tái chế sẽ không trong và nhanh gãy hơn.
• Phần chân tiếp xúc (Contact pin): Tuỳ thương hiệu và giá thành, phần chân tiếp xúc của hạt mạng có cấu tạo thành phần khác nhau. Một số loại chất lượng cao có phần chân tiếp xúc mạ vàng để chống ăn mòn và đảm bảo truyền tín hiệu ổn định. Ngoài ra, diện tích bề mặt tiếp xúc của hạt mạng cũng sẽ là một trong các yếu tố ảnh hưởng đến khả năng truyền dẫn. Diện tích tiếp xúc càng lớn khì khả năng truyền tín hiệu càng tốt.
• Phần chốt giữ (Strain latch): Có vai trò cố định kết nối đầu hạt mạng RJ45 vào các dây cáp mạng, đảm bảo ổn định đường truyền.
• Phần chốt khoá (Retaining latch): Cố định dây cáp mạng và ngăn hiện tượng dây mạng bị tuột khỏi phần chân tiếp xúc.

Các loại đầu nối RJ45

Tuỳ vào khả năng chống nhiễu, hạt mạng/ đầu nối RJ45 được phân biệt thành:

• Đầu nối RJ45 không chống nhiễu: Loại có vỏ nhựa và sử dụng kết hợp cùng cáp mạng không chống nhiễu (UTP), dùng trong hệ thống mạng gia đình hoặc trong các văn phòng nhỏ. Tham khảo: Cách phân biệt các loại dây cáp mạng UTP, STP, SFTP.
• Đầu nối RJ45 chống nhiễu: Hạt mạng có bọc thêm lớp vỏ kim loại bên ngoài để hạn chế ảnh hưởng (nhiễu) từ các thiết bị điện tử khác. Hạt mạng RJ45 chống nhiễu thường sử dụng kết hợp cùng cáp mạng có khả năng chống nhiễu trong các môi trường nhiều thiết bị điện tử và yêu cầu độ ổn định truyền dẫn cao như khu công nghiệp, nhà máy điện tử, trung tâm dữ liệu…

Ứng dụng của đầu nối RJ45

Hạt mạng RJ45 được ứng dụng rộng rãi trong nhiều hệ thống mạng, bao gồm:

• Hệ thống mạng gia đình: Thiết lập kết nối với dây cáp mạng, đảm bảo truyền dẫn dữ liệu mạng gia đình, khu dân cư.
• Trung tâm dữ liệu: Kết nối các máy chủ cùng các thiết bị mạng khác như switch, router, gateway…
• Hệ thống tự động hoá trong các toà nhà: Cung cấp kết nối ổn định cho bộ điều khiển, cảm biến thông minh, hệ thống thông gió…
• Viễn thông: Kết nối dây mạng, các bộ định tuyến, switch…
• Công nghiệp: Hỗ trợ kết nối các thiết bị máy móc, tự động hoá và hệ thống điều khiển…

Hướng dẫn bấm hạt mạng RJ45

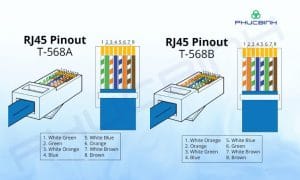

Khi sử dụng hạt mạng RJ45 để kết nối với dây cáp mạng, người dùng cần lưu ý hai tiêu chuẩn kết nối cơ bản là T568A và T568B.

• Tiêu chuẩn T568A được sử dụng trong hệ thống mạng dân dụng, dùng để kết nối các thiết bị khác loai với nhau (ví dụ: switch – router, router – máy tính…). Thứ tự sắp xếp màu dây mạng theo từng chân tiếp xúc hạt mạng là: Trắng xanh lá, Xanh lá, Trắng cam, Xanh dương, Trắng xanh dương, Cam, Trắng nâu, Nâu.
• Tiêu chuẩn T568B được sử dụng trong kết nối các thiết bị giống nhau (ví dụ kết nối router – router, switch – switch, máy tính – máy tính…). Thứ tự sắp xếp màu dây mạng theo từng chân tiếp xúc hạt mạng là: Trắng cam, Cam, Trắng xanh lá, Xanh dương, Trắng xanh dương, Xanh lá, Trắng nâu, Nâu. Tiêu chuẩn T568B thường được sử dụng phổ biến trong các hệ thống mạng nhờ dễ dàng tương thích với các thiết bị mạng khác.

Tham khảo: Hướng dẫn bấm dây mạng cho người không chuyên.

Lưu ý khi lựa chọn đầu nối RJ45

• Mỗi hạt mạng RJ45 đều có 8 vị trí chân kết nối (8P8C), cần sắp xếp dây cáp mạng đúng vị trí để đảm bảo truyền dẫn dữ liệu ổn định. Ngoài ra, cũng có một số loại đầu nối chỉ có 4 chân kết nối, tuỳ chuẩn kết nối.
• Hạt mạng RJ45 càng trong thì chứng tỏ chất liệu nhựa càng tốt, đảm bảo khả năng truyền dẫn.
• Ưu tiên sử dụng các hạt mạng có phần chân kết nối mạ vàng để chống oxy hoá, tăng tuổi thọ sản phẩm.
• Lựa chọn các thương hiệu hạt mạng uy tín như hạt mạng RJ45 Huviron để đảm bảo chất lượng, độ bền, tránh hiện tương bị gãy hỏng khi bấm dây mạng. Tham khảo thêm các thiết bị mạng Huviron.
