Thiết kế đầu báo cháy tia chiếu – TOP 7 lưu ý quan trọng

Đầu báo cháy tia chiếu (beam) là đầu báo cháy sớm được sử dụng phổ biến ở các không gian rộng như hội trường, nhà xưởng, nhà kho, nhà hát… Tuy nhiên lắp đặt không đúng cách, để sai vị trí… không chỉ làm giảm tuổi thọ sản phẩm mà còn gây ảnh hưởng đến hiệu quả báo cháy, không đảm bảo nghiệm thu hệ thống PCCC.

Đầu báo cháy tia chiếu là gì?

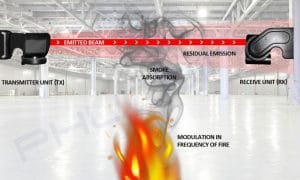

Đầu báo cháy tia chiếu hay còn gọi là đầu báo cháy Beam được cấu tạo bao gồm một bộ phát và một bộ thu.

Thiết bị báo cháy này hoạt động theo nguyên tắc suy giảm cường độ ánh sáng. Trường hợp có cháy, khói từ đám cháy sẽ khiến cường độ ánh sáng thu được từ bộ thu bị suy giảm dưới ngưỡng cài đặt. Khi đó đầu báo cháy tia chiếu sẽ phát cảnh báo cháy đến hệ thống báo cháy tự động.

Căn cứ theo cấu tạo, đầu báo cháy Beam được chia thành 2 loại:

• Đầu báo cháy tia chiếu phản xạ.
• Đầu báo cháy tia chiếu đầu cuối (Vị trí bộ phát và thu nằm ở 2 điểm đầu và cuối).

Lưu ý khi thiết kế đầu báo cháy tia chiếu

Căn cứ tiêu chuẩn TCVN7658-14/2025, thiết kế và lắp đặt đầu báo cháy tia chiếu cần lưu ý các điểm dưới đây:

• Đầu báo cháy Beam khi lắp đặt ở các khu vực có chiều cao trần đến 40 cần lưu ý khoảng cách lắp đặt từ 0,025m đến 0,6m dưới trần. Trường hợp, thiết kế công trình không cho phép thì có thể lắp đặt đầu báo chiếu ở khoảng cách lớn hơn 0,6m nhưng cần đảm bảo khoảng cách giữa các tia chiếu giảm còn 25% chiều cao lắp đặt.
• Khoảng cách giữa các tia chiếu đến tường hoặc vách ngăn không quá 7,2m
• Khoảng cách giữa các tia chiếu không quá 14,4m.
• Đầu báo cháy và gương (nếu có) phải chú ý khi lắp đặt để tránh bị lệch tia sáng.
• Lắp đặt đầu báo cháy ở không gian trống để tránh các vật cản, gây hiện tượng báo cháy giả.
• Lưu ý tới các điều kiện môi trường xung quanh như hơi ẩm, bụi bẩn…
• Cần bổ sung lắp đặt đầu báo cháy Beam ở các khu vực chiều cao trung gian nếu trường hợp khói không đối lưu tới trần.

Nhìn chung, thiết kế và lắp đặt đầu báo cháy tia chiếu cần đảm bảo tuân thủ quy định PCCC hiện hành, đảm bảo hiệu quả hoạt động của thiết bị. Ngoài ra, người dùng cũng cần quan tâm đến các thông số kỹ thuật của sản phẩm, lựa chọn đầu báo cháy từ các thương hiệu uy tín.

Thông tin từ Cục Cảnh sát PCCC và CNCH.
