Các bản vẽ sơ đồ hệ thống pccc thông dụng hiện nay

Trong mỗi toà nhà chung cư, các công trình nhà ở, khu công nghiệp, xí nghiệp đều cần lắp đặt hệ thống báo cháy để phòng cháy chữa cháy đạt tiêu chuẩn. Các bản vẽ sơ đồ hệ thống pccc đóng vai trò quan trọng, giúp kịp thời cảnh báo những mối nguy hiểm do hỏa hoạn, sự cố chập cháy gây ra. Vậy các bản vẽ sơ đồ hệ thống phòng cháy chữa cháy thông dụng hiện nay có những loại nào? Cùng Phúc Bình Group tìm hiểu chi tiết các bản vẽ để có thêm kiến thức trong lĩnh vực phòng cháy chữa cháy nhé!

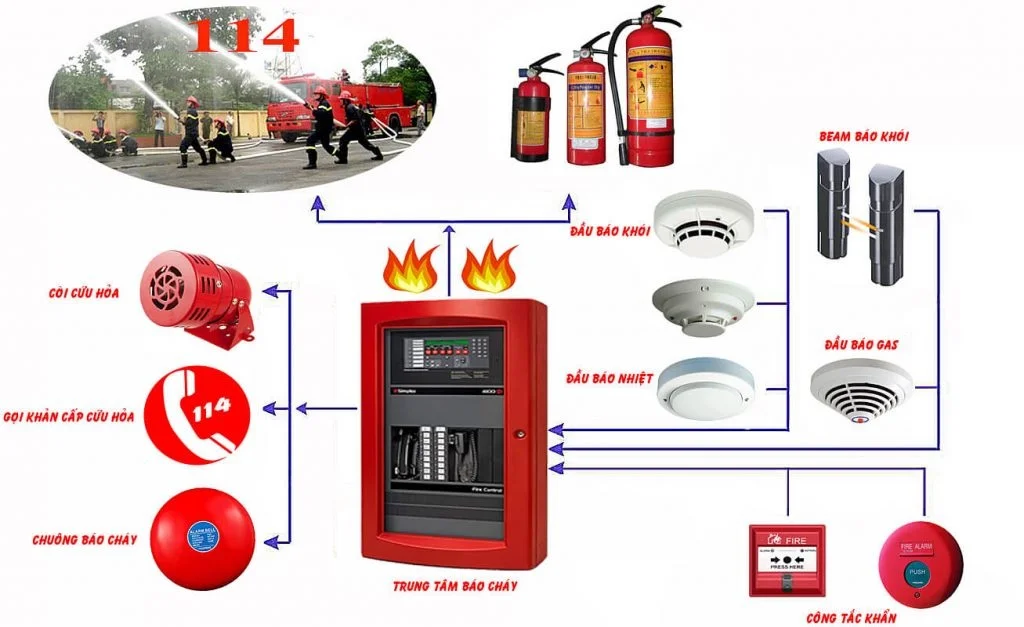

Vai trò của hệ thống phòng cháy chữa cháy

Hiện nay, có rất nhiều vụ hoả hoạn đáng tiếc xảy ra trên toàn quốc gây thiệt hại nặng nề về cả tính mạng con người cũng như tài sản, của cải vật chất. Khi xảy ra cháy nổ nếu được phát hiện kịp thời thì sẽ giảm thiểu tối đa những thiệt hại không đáng có. Hệ thống pccc ra đời giúp mọi người có thể chủ động phòng tránh và xử lý khi có hỏa hoạn xảy ra.

• Phát hiện được hoả hoạn nhanh, kịp thời báo về trung tâm thông báo.
• Phát các tín hiệu báo động cháy tự động, kích hoạt các thiết bị chữa cháy
• Phát hiện nhanh chóng ngay sớm khi có dấu hiệu khói và nhiệt độ tăng đột ngột.

Nhờ cảnh báo của hệ thống pccc mà mọi người có thể nhanh chóng phát hiện ra hoả hoạn, kịp thời di chuyển và sơ tán ra khỏi khu vực có báo cháy một cách nhanh chóng và an toàn. Khi có dấu hiệu của đám cháy thì hệ thống chữa cháy cũng được kích hoạt hỗ trợ hoạt động cứu hộ đến xử lý và hỗ trợ trong thời gian ngắn nhất.

Bản vẽ sơ đồ hệ thống pccc thông dụng

Đối với từng khu vực, địa hình công trình khác nhau sẽ có bản thiết kế bản vẽ sơ đồ báo cháy phù hợp. Hiện nay có 2 dạng sơ đồ hệ thống báo cháy thường gặp đó là: hệ thống báo cháy thường và hệ thống báo cháy địa chỉ.

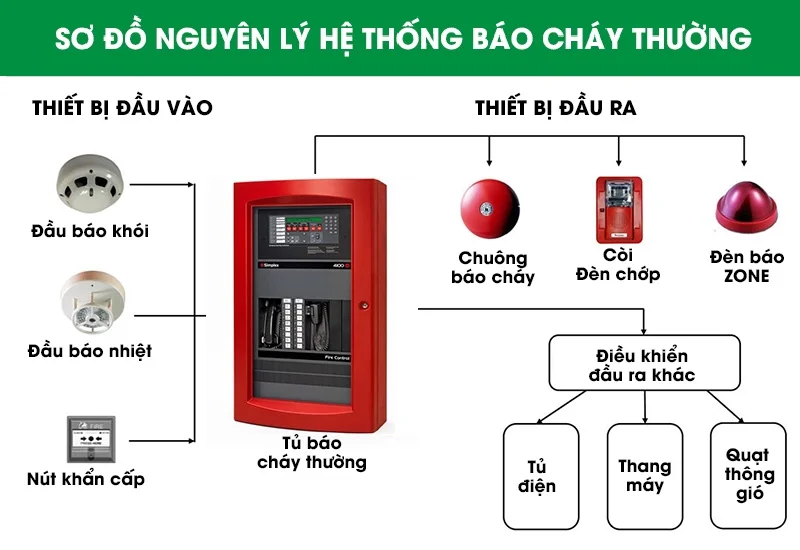

Sơ đồ nguyên lý hệ thống chữa cháy cơ bản

Trong hệ thống này “Đầu báo” bao gồm các thiết bị như đầu báo khói, đầu báo nhiệt và nút báo cháy khẩn cấp, được lắp đặt tại các khu vực khác nhau (Zone).

Khi có sự cố, các đầu báo phát hiện lửa hoặc khói, hoặc khi nút nhấn khẩn cấp được kích hoạt, tín hiệu sẽ được gửi đến “Trung tâm báo cháy”. Trung tâm này tiếp nhận và xử lý thông tin, sau đó kích hoạt các “Thiết bị đầu ra” như đèn báo, còi báo động hoặc hệ thống âm thanh để cảnh báo người trong khu vực. Hệ thống này không cho biết vị trí cụ thể của sự cố, mà chỉ xác định được khu vực tổng quát nơi sự cố xảy ra.

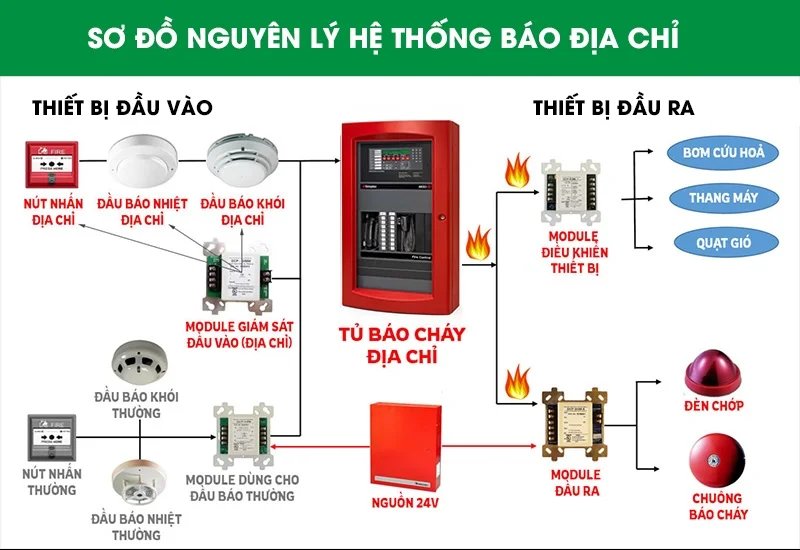

Sơ đồ nguyên lý hệ thống báo cháy địa chỉ

Hệ thống báo cháy địa chỉ trong sơ đồ hệ thống pccc hoạt động với cơ chế sau:

“Đầu báo cháy” bao gồm các thiết bị như đầu báo khói, đầu báo nhiệt và nút nhấn khẩn cấp, mỗi thiết bị được gán một địa chỉ duy nhất trong hệ thống.

Khi có sự cố, đầu báo sẽ gửi tín hiệu kèm theo địa chỉ cụ thể của nó đến “Trung tâm báo cháy”. Tại đây, tín hiệu được tiếp nhận và xử lý. Sau đó, trung tâm báo cháy kết nối với “Máy tính” (có phần mềm quản lý) để hiển thị chi tiết vị trí chính xác của sự cố. Qua các “Thiết bị đầu ra” như đèn báo và còi báo động, hệ thống sẽ cảnh báo cho người trong khu vực có sự cố. Việc kết nối với máy tính giúp việc quản lý và điều khiển hệ thống trở nên linh hoạt và chính xác, cho phép giám sát từ xa mà không cần tiếp cận trực tiếp các tủ điện.

Sơ đồ nguyên lý hệ thống báo cháy bọt foam

Hệ thống chữa cháy sử dụng bọt foam hoạt động dựa trên nguyên tắc làm tách nhiên liệu khỏi oxy để dập lửa. Đây là cách hoạt động của hệ thống:

Chất chữa cháy (foam): Hỗn hợp này bao gồm nước, chất tạo bọt, và chất tạo ổn định bọt. Chất tạo bọt tạo ra bọt foam, trong khi chất tạo ổn định giữ cho bọt bám dính lâu hơn và duy trì hiệu quả trên bề mặt nhiên liệu.

Phun hoặc phủ bọt lên bề mặt nhiên liệu: Hệ thống bơm foam đưa chất chữa cháy tới gần ngọn lửa hoặc lên bề mặt nhiên liệu, tạo ra lớp bọt foam. Lớp bọt này bao phủ và cách ly nhiên liệu khỏi oxy, ngăn không cho lửa tiếp xúc với nhiên liệu và ngăn chặn việc cháy lan. Làm nguội và ngăn chặn tái cháy: Nước trong bọt foam giúp làm mát nhiên liệu, giảm nhiệt độ và ngăn sự phát triển của ngọn lửa. Đồng thời, lớp bọt foam tạo một lớp màng bảo vệ trên bề mặt nhiên liệu, giảm tiếp xúc với không khí và giảm khả năng tái cháy.

Hướng dẫn đọc bản vẽ sơ đồ nguyên lý hệ thống báo cháy

Hệ thống báo cháy thường được thiết kế theo các tiêu chuẩn như TCVN 3890-200 hoặc TCVN 5738-2001. Dưới đây là hướng dẫn cơ bản để đọc sơ đồ nguyên lý của hệ thống chữa cháy:

Trung tâm báo cháy

Đây là bộ điều khiển chính của hệ thống, nhận tín hiệu từ các thiết bị đầu vào như đầu báo khói, đầu báo nhiệt, cảm biến khí gas, và các thiết bị tương tự. Trung tâm báo cháy xử lý các tín hiệu này và cung cấp thông tin cho các thiết bị đầu ra. Nó có khả năng hiển thị tình trạng các khu vực báo cháy và các sự cố trên màn hình điều khiển.

Thiết bị báo động

Gồm các thiết bị như đèn chớp, chuông, còi, v.v. Những thiết bị này phát ra tín hiệu âm thanh hoặc ánh sáng để thông báo khi trung tâm báo cháy nhận được tín hiệu sự cố.

Các đầu báo đầu vào

Bao gồm các đầu báo khói, đầu báo nhiệt, cảm biến khí gas, và các thiết bị tương tự khác. Những đầu báo này được lắp đặt tại các khu vực cần giám sát để phát hiện sự cố cháy. Khi có sự cố, chúng gửi tín hiệu về trung tâm điều khiển để xử lý.

Các công tắc khẩn cấp

Các công tắc này được sử dụng để kích hoạt hệ thống báo cháy bằng tay trong các trường hợp khẩn cấp, khi phát hiện cháy hoặc nguy hiểm gần khu vực.

Nguồn điện

Hệ thống báo cháy hoạt động dựa trên hai nguồn điện chính: nguồn 220V và nguồn dự phòng từ ắc quy. Khi xảy ra mất điện, hệ thống tự động chuyển sang nguồn dự phòng từ ắc quy để tiếp tục hoạt động, đảm bảo sự ổn định và hoạt động liên tục của hệ thống.

Phúc Bình Group chuyên cung cấp các thiết bị phòng cháy chữa cháy chính hãng, giá cả hợp lý và dịch vụ bảo dưỡng, bảo trì uy tín. Khách hàng cần tư vấn và nhận báo giá thiết bị báo cháy phù hợp, vui lòng liên hệ Phúc Bình GROUP để được hỗ trợ nhanh chóng:

CÔNG TY CỔ PHẦN CÔNG NGHỆ PHÚC BÌNH

• Địa điểm kinh doanh (Trụ sở tại Hà Nội): Lô A44 đường Đức Diễn, phường Phúc Diễn, quận Bắc Từ Liêm, TP Hà Nội
• Số điện thoại: 024 32 899 502
• Đường dây nóng: 08.7777.8686
• Email: info@phucbinh.com.vn
• Trang web: https://phucbinh.com.vn/

Chi nhánh TP Hồ Chí Minh

• Địa chỉ: Số 52/5A đường Cù Lao, quận Phú Nhuận, TP Hồ Chí Minh
• Điện thoại: 02862 578 223

Chi nhánh TP Đà Nẵng

• Địa chỉ: Số 436/1 đường Nguyễn Tri Phương, quận Hải Châu, TP Đà Nẵng
• Điện thoại: 0865 044 266

Hy vọng rằng bài viết này đã giúp bạn hiểu thêm về bản vẽ sơ đồ hệ thống phòng cháy chữa cháy được sử dụng phổ biến hiện nay. Nếu bạn có bất kỳ thắc mắc nào hoặc cần thêm thông tin, đừng ngần ngại liên hệ với chúng tôi qua số Hotline để nhận được tư vấn chi tiết về dịch vụ lắp đặt.
