RJ45 là gì? Hướng dẫn bấm hạt mạng RJ45 chuẩn

24/10/2024

RJ45 là viết tắt của cụm từ Registered Jack 45, một loại đầu nối áp dụng tiêu chuẩn 45 được sử dụng phổ biến để kết nối router, modem, switch và các thiết bị mạng, laptop, máy tính khác trong mạng LAN.

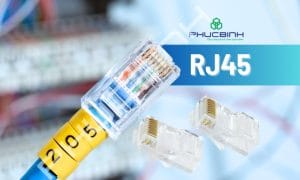

Tổng quan RJ45 là gì?

RJ45 (Registered Jack 45) là một loại đầu nối được sử dụng trong mạng máy tính. Chuẩn RJ45 được hiểu là sự kết hợp giữa hạt mạng và dây mạng RJ45 để tạo ra bộ dây cáp mạng có khả năng truyền tải, kết nối internet.

Trong đó:

Hạt mạng RJ45 (modul plug) là thiết bị nối tiếp hình chữ nhật bao gồm chân tiếp xúc có lõi đồng được đánh số thứ tự từ 1 đến 8 và lẫy nhựa cố định dây mạng. Hạt mạng có chức năng truyền tải thông tin giữa đầu cáp mạng với đầu cấp và nhận tín hiệu.
Dây mạng có cấu tạo chung gồm 8 sợi dây chia thành 4 cặp màu: cam, cam trắng, xanh lá, xanh lá trắng, xanh dương, xanh dương trắng, nâu, nâu trắng. Tuỳ theo chuẩn kết nối, các cặp dây mạng sẽ được sắp xếp theo màu khác nhau. Loại cáp này có đầu nối theo chuẩn RJ45 ở cả hai đầu, phổ biến là cáp mạng CAT5, cáp mạng CAT 6, cáp mạng CAT7.

Chuẩn RJ45 được biết công ty Bell Labs (thuộc AT&T) phát triển từ những năm 1970 nhằm thay thế các đầu nối trước đó như RJ11 trong ứng dụng điện thoại. Nhưng phải đến những năm 1980, 1990, RJ45 mới thực sự trở nên quan trọng nhờ sự phổ biến của mạng LAN Ethernet. Sau này, chuẩn RJ45 tiếp tục được cải tiến nhằm nâng cao khả năng truyền dữ liệu và độ tin cậy, trở thành một phần không thể thiếu của hệ thống mạng.

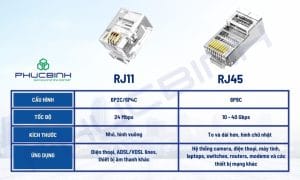

So sánh RJ45 và RJ11

RJ11 thường sử dụng để nối dây cho một đường điện thoại và có cấu hình 6P2C hoặc 6P4C, còn RJ45 sử dụng cấu hình 8P8C và có nhiều ưu điểm nổi trội hơn về băng thông, ứng dụng. Nếu RJ11 chỉ chủ yếu dùng trong các ứng dụng điện thoại và đường truyền ADSL thì RJ45 được sử dụng phổ biến trong mạng máy tính, kết nối các thiết bị mạng, hệ thống camera và điện thoại.

Hướng dẫn cách bấm dây mạng

Quy ước bấm dây mạng

Hiện nay, có hai quy ước bấm dây mạng phổ biến là bấm mạng chuẩn A (T568A) và chuẩn B (T568B). Theo đó, tám dây dẫn sẽ được sắp xếp theo trình tự màu quy định để đảm bảo tính đồng nhất trong kết nối. Đây là quy ước phổ biến nhất để sắp xếp các dây dẫn trong đầu nối theo chuẩn RJ45.

*Bấm dây mạng chuẩn A hoặc bấm dây mạng chuẩn B*

Ngoài ra, người dùng còn cần quan tâm đến kết nối thẳng và kết nối chéo. Kết nối thẳng là cả hai đầu cáp mạng đều sử dụng một quy ước (chuẩn A hoặc chuẩn B). Ngược lại, kết nối chéo là khi một đầu sử dụng chuẩn A, còn đầu kia sử dụng chuẩn B. Kết nối chéo thường sử dụng để kết nối trực tiếp hai thiết bị giống nhau, không cần bộ định tuyến (router).

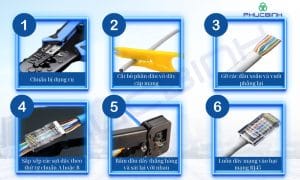

6 bước bấm dây mạng chuẩn

Bước 1: Chuẩn bị dụng cụ bao gồm dây cáp mạng, hạt mạng RJ45, kìm bấm cáp, kéo.
Bước 2: Dùng kìm cắt bỏ phần vỏ dây cáp mạng bên ngoài, cách phần đầu khoảng 3 cm nhằm để lộ ra 8 sợi dây cáp mạng bên trong.
Bước 3: Gỡ các đầu xoắn và vuốt phẳng lại.
Bước 4: Sắp xếp các sợi dây theo đúng thứ tự chuẩn A hoặc chuẩn B.
Bước 5: Dùng kìm bấm cáp để bấm cho các đầu dây thẳng hàng và sát lại với nhau.
Bước 6: Luồn dây mạng vào đầu hạt mạng RJ45 (để úp đầu mạng khi luồn và dùng lực đẩy nhẹ dây vào bên trong đầu mạng).

Tham khảo thêm: Dây cáp mạng là gì? Mua ở đâu giá tốt?

Mua hạt mạng ở đâu uy tín?

Hiện nay, trên thị trường có rất nhiều loại hạt mạng từ các nhà cung cấp khác nhau. Tuy nhiên, các hạt mạng từ những nhà cung cấp chính hãng uy tín được sản xuất trên dây chuyền hiện đại và vật liệu cao cấp sẽ có chất lượng tốt hơn, đảm bảo đường truyền mạng ổn định.

Đồng thời, sử dụng hạt mạng chính hãng cũng dễ thi công và đảm bảo độ bền cao hơn. Huviron Việt Nam là một trong những thương hiệu sản xuất và phân phối thiết bị mạng (dây cáp mạng, hạt mạng RJ45, switch…) được nhiều người tin dùng.

PHUCBINH GROUP cung cấp chính hãng các thiết bị mạng từ Huviron Việt Nam, thiết bị mạng Cisco, BDCOM… với đầy đủ CO, CQ cho các công trình.
